Anhang: Installation card_1 Lizenzserver

Mit dem card_1 Lizenzserver und der Netzwerklizenz stehen Ihnen alle erworbenen card_1 Lizenzen in Ihrem Netzwerk (auch standortübergreifend) von beliebigen Arbeitsplätzen als Floating-Lizenz zur Verfügung. Der Lizenzserver erfordert eine einmalige Einrichtung/Installation und Konfiguration.

  1. Installieren Sie das card_1 System der Version 10.0.

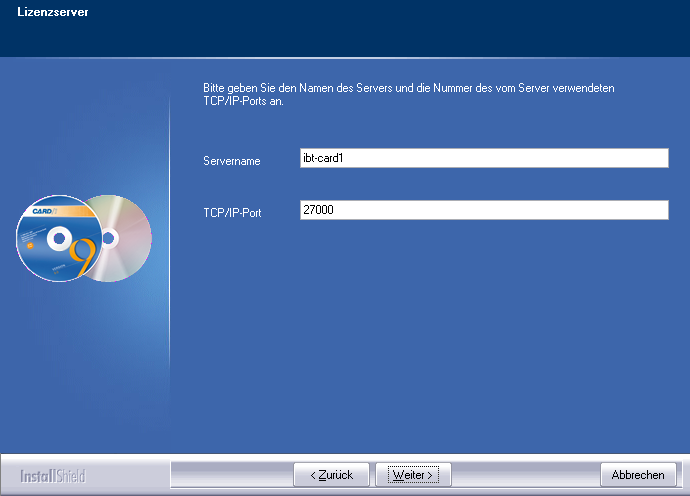

  2. Im Verlauf der Installation geben Sie den Servernamen sowie die Nummer des vom Server verwendeten TCP/IP-Ports ein. Die Nummer können Sie dem Log beim Starten des Servers entnehmen.

  3. Begeben Sie sich an den Rechner, auf dem Sie den Server-Kopierschutz installieren möchten.
  4. Installieren Sie die aktuelle Treibersoftware für das Kopierschutzmodul.
  5. Stecken Sie das Kopierschutzmodul (Dongle) auf.
  6. Entpacken Sie die Datei ISTOOLS_100.ZIP. Diese Datei können Sie in der IB&T Cloud herunterladen.

  7. Wählen Sie die Dateien CARDONE.EXE, LMGRD.EXE und LMTOOLS.EXE und kopieren diese Dateien in einen beliebigen Ordner.

    HINWEIS  Dieser Ordner muss automatisch gefunden werden, z. B. über die Umgebungsvariable PATH des Betriebssystems.

  8. Kopieren Sie die Lizenzdatei CARDONE.LIC Ihrer Lizenzdatenlieferung ebenfalls in den Ordner.

  9. Starten Sie das Konfigurationsprogramm LMTOOLS.EXE, und nehmen Sie folgende Einstellungen vor:

    Registerkarte

    Einstellung / Aktion

    Config Services
    • Service Name 'CARDONE' eingeben
    • Pfade definieren
    • Ggf. die Optionen 'Use Services' und 'Start Server at Power up' aktivieren. Damit wird der Lizenzserver bei jedem Neustart des Systems automatisch gestartet.

    Service/License File
    • Option 'Configuration using Services' aktivieren
    • Eintrag 'CARDONE' markieren

    Start/Stop/Reread
    • Schaltfläche 'Start Server' wählen (nur bei der Erstinstallation). In der Statusleiste sollte die Meldung 'Server Start Successful' stehen.

    Server Status

    Server Diags
    • Zur Prüfung der Konfiguration: Schaltfläche 'Perform Status Enquiry' bzw. 'Perform Diagnostics' wählen. Hier sollte für jeden card_1 Arbeitsplatz 'This license can be checked out' angezeigt werden.
  10. Begeben Sie sich an den card_1 Arbeitsplatz und starten das card_1 System. Wählen Sie aus der angebotenen Lizenzliste die gewünschte card_1 Lizenz aus.

Lizenzserver mit Firewall

Sowohl der Lizenzserver-Dienst LMGRD.EXE als auch der card_1 Prozess CARDONE.EXE benötigen jeweils eine eingehende TCP-Verbindung.

In der Standardinstallation nimmt LMGRD.EXE auf dem TCP-Port 27000 die Verbindung entgegen. Entsprechend muss dieser Port in der Firewall freigeschaltet werden.

CARDONE.EXE nimmt die Verbindung auf einem dynamischen TCP-Port entgegen. Entsprechend muss der Port-Bereich jenseits von 1024 in der Firewall freigeschaltet werden. Möchten Sie dafür einen dedizierten TCP-Port verwenden, so müssen Sie die folgende Zeile in der Lizenzdatei CARDONE.LIC Ihrer Lizenzdatenlieferung modifizieren. Im Beispiel wird der TCP-Port 26999 verwendet:

VENDOR CARDONE port=26999

Somit muss in der Firewall statt eines sehr großen Portbereichs nur noch der TCP-Port 26999 eingehend freigeschaltet werden.

  1. Begeben Sie sich an den Rechner, an dem das Lizenzserver-Kopierschutzmodul aufgesteckt ist.
  2. Starten Sie das Konfigurationsprogramm LMTOOLS.EXE.
  3. In der Registerkarte 'Service/License File' markieren Sie den Eintrag 'CARDONE'.
  4. In der Registerkarte 'Start/Stop/Reread' stoppen Sie den Serverprozess über 'Stop Server'.
  5. Entfernen Sie das bisherige Lizenzserver-Kopierschutzmodul.
  6. Überschreiben Sie die bisherige Lizenzdatei CARDONE.LIC mit der neuen Lizenzdatei.
  7. Stecken Sie das neue Lizenzserver-Kopierschutzmodul auf.
  8. Wechseln Sie in das Konfigurationsprogramm LMTOOLS.EXE.
  9. In der Registerkarte 'Start/Stop/Reread' starten Sie den Serverprozess über 'Start Server'.

Einbindung zusätzlicher card_1 Arbeitsplätze

  1. Begeben Sie sich an den Rechner, an dem das Lizenzserver-Kopierschutzmodul aufgesteckt ist.
  2. Starten Sie das Konfigurationsprogramm LMTOOLS.EXE.
  3. In der Registerkarte 'Service/License File' markieren Sie den Eintrag 'CARDONE'.
  4. In der Registerkarte 'Start/Stop/Reread' stoppen Sie den Serverprozess über 'Stop Server'.
  5. Überschreiben Sie die bisherige Lizenzdatei CARDONE.LIC mit der neuen Lizenzdatei.
  6. Wechseln Sie in das Konfigurationsprogramm LMTOOLS.EXE.
  7. In der Registerkarte 'Start/Stop/Reread' starten Sie den Serverprozess über 'Start Server'.
  8. Führen Sie eine Neuinstallation oder eine Lizenzaktualisierung für den entsprechenden card_1 Arbeitsplatz durch.

Einbindung zusätzlicher card_1 Module (ohne zusätzliche card_1 Arbeitsplätze)

Eine Änderung an Ihrem Lizenzserver ist nicht notwendig. Führen Sie eine Lizenzaktualisierung für den entsprechenden card_1 Arbeitsplatz durch.

  1. Begeben Sie sich an den Rechner, an dem das Lizenzserver-Kopierschutzmodul aufgesteckt ist.
  2. Entpacken Sie die Datei ISTOOLS_100.ZIP der Version 10.0. Diese Datei steht Ihnen in der IB&T Cloud zum Download zur Verfügung.
  3. Starten Sie das Konfigurationsprogramm LMTOOLS.EXE.
  4. In der Registerkarte 'Start/Stop/Reread' stoppen Sie den Serverprozess über 'Stop Server'.
  5. Überschreiben Sie die bisherige Datei CARDONE.EXE mit der neuen Datei der Version 10.0.
  6. Wechseln Sie wieder in das Konfigurationsprogramm LMTOOLS.EXE.
  7. In der Registerkarte 'Start/Stop/Reread' starten Sie den Serverprozess über 'Start Server'.
